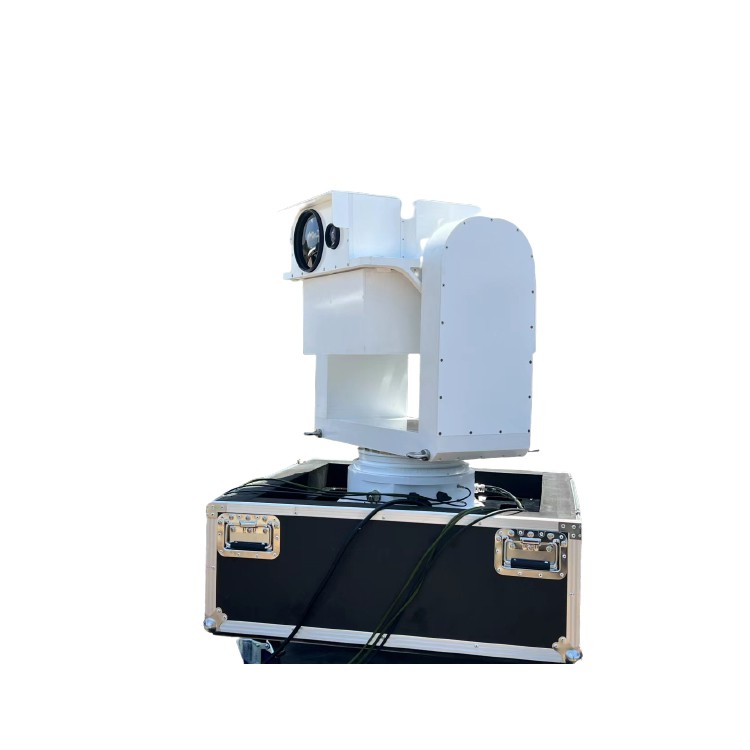

S800 kjøretøymontering / land / tak gyrostabilisert plattform for rekognosering, låsing og sporing av UAV
Egenskaper
Den kjøretøymonterte gyrostabiliserte pan/tiltplattformen (tårn) i S800-serien har et innebygd gyrostabiliseringssystem med høy presisjon 3-akse, som automatisk kan eliminere påvirkningen av ytre påvirkningsfaktorer, som bilristing og vibrasjon under bevegelse på boresight. Med full fjernkontrollfunksjon kan brukeren kontrollere alle funksjonene til sensoren og PTZ-en gjennom joystickene;
TI, kameraer for synlig lys, lasersensorer, samt målsporing og identifikasjon er alle tilpassbare og konfigurerbare. Den kan realisere funksjonene til målsøking, automatisk sporing og brannkontrollveiledning.
Det kjøretøymonterte gyrostabiliserte pan/tilt-systemet i S800-serien består av en tre-akset gyrostabilisert pan/tilt, en kontrolljoystick og et sett med kabler, samt monitoren (valgfritt). Tårnet har en innebygd to-akset gyrostabilisator, som har to installasjonsmetoder: sittende og heising (alternativer).
Fremhevet med sin åpne struktur, interne modulære strukturdesign, lett å demontere; den kan støtte ulike konfigurasjoner av optisk og elektronisk utstyrsbelastning. Den kan også utstyres med tilbehør som bred temperaturforsterket displayterminal og fjernkontrollhåndtak.
Spesifikasjoner
| Modell | S800 2-Akse Tunglast Land/Kjøretøybåren Gyro-stabilisert EO/IR-plattform | ||
| TI kamera | |||
| Avkjølt MWIR-alternativ | Ukjølt LWIR-alternativ | ||
| Sensor | 640x512/15µm avkjølt MWIR InSb (eller MCT) | 640x512/12µm VoX | |
| NETT | <20mK | < 35mk @ 300K F1.0 | |
| Linse | 30-660mm 22x optisk zoom | 25-225 9x optisk zoom | |
| FOV | NFOV: {{0}},83 grader ×0,66 grader WFOV: 18,18 grader × 14,58 grader |
NFOV: 2 grader × 1,6 grader WFOV: 17,3 grader × 13,9 grader |
|
| F-nummer | F4.0 | F 1.0 | |
| Spektrum | 3-5um | 8-14um | |
| Fargepalett | 16 fargepaletter | ||
| Dagslyskamera | |||
| Sensor | 1/1,8" 2MP @1920x1080, (4MP valgfritt) | ||
| Linse | 15 mm-775 mm, 86 x optisk zoom | ||
| e-Zoom | 8x | ||
| FOV | NFOV:{{0}},5 grader ×0,3 grader ~ WFOV: 23 grader ×13 grader | ||
| Min. belysning | Farge: {{0}}.0005Lux@(F1.4,AGCON), B/W: 0.0001Lux@(F1.4,AGCON) | ||
| LRF (Laser Range Finder) | |||
| Bølgelengde | 1535±30nm (øyesikker) | ||
| Nøyaktighet | ±5m | ||
| Maks. Spekter | 20 km (4x6m objekt) | ||
| Hyppighet | 1-5Hz | ||
| Stabilisering og system | |||
| Deteksjonsytelse (gjennomsnittlig 6 piksler, klaring > 25 km) Deteksjonsavstand kun for referanse og skal ikke følges i den virkelige brukstilstanden |
|||
| MWIR @ NFOV | LWIR @ NFOV | ||
| Fartøy (9x2,5m) | >25 km | >14 km | |
| Kjøretøy (3x1,5m) | >14 km | >6,5 km | |
| HUMAN (1,8x0,92m) | >8,5 km | >3,2 km | |
| DRONE (DJI {{0}}.35x0.3m) | >2,5 km | > 800m | |
| Azimut | Høyde | ||
| Spekter | 360 grader kontinuerlig | -10 grad ~+110 grad | |
| Vinkelhastighet | >100 grader /s | ||
| Vinkelakselerasjonshastighet | 0-100 grader /s² | ||
| Posisjonsnøyaktighet * | <0.5mrad(1σ) | ||
| Stabiliseringsytelse ** | <0.2mrad(1σ)(1º/2Hz,2º/1Hz) | ||
| Stabiliseringsmodus | Høyde og azimut (2 akser) | ||
| Skannemodus | Manuell, sektorskanning, panoramaskanning; | ||
| Funksjoner | Boresight sanntidsposisjon og bevegelig vinkelhastighet | ||
| Motor | Direkte dreiemomentmotor (DD-motor) | ||
| Videoutgang | IR-kanal mainstream: 1280×1024@25Hz, dagslyskanal: 1280×1024@25Hz | ||
| Grensesnitt | |||
| Kommando og kontroll | Tilpasset design/RS485, RJ45, CAN, RS232/422, Ethernet, Joystick | ||
| Video | Tilpasset design/16 bits kameralenke, 8 biters kameralenken | ||
| Deteksjon og sporing | |||
| Mål | Drone, menneske, kjøretøy, fartøy, dyr | ||
| Målberegning | Avstand, asimut, stigningsvinkel | ||
| Koordinere | GPS, Beidou | ||
| Miljømessig, Mekanisk og Generelt | |||
| Driftstemperatur | -20grad-＋60grad | ||
| Fuktighet | >95 % (ingen kondensering) | ||
| Makt | Gjennomsnittlig<350W, Peak<600W | ||
| Spenning | AC220V±10%(50Hz±5%) eller DC 28V | ||
| Dimensjon | 684 mm x 865 mm | ||
| Beskyttelse | IP66 (IP67 kan tilpasses) | ||
| Nyttelast | <50kg | ||
| Vekt | <120kg | ||
Dimensjoner på tårn og tilbehør

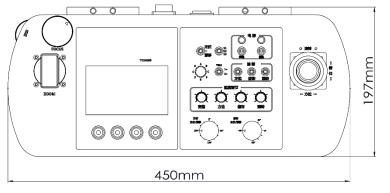

Styr joystick
Størrelse: 450 mm(L)×197 mm(B)×129,5mm(H);
Vekt: Mindre enn eller lik 2 kg;
Miljømessig
Temperatur
Drift: -20 grad -+60 grad
Lagring: -30 grader -+70 grader
Fuktighet: Mindre enn eller lik 70 % ikke-kondensert
Beskyttelse: IPX65
Systemfunksjoner
a) Kompetent til å bære ulike optiske sensorer og elektroniske sensorer lasting;
b) Stabilisering av boresight mens utplassert på en bevegelig bærer;
c) Følg kontrollkommandoen fra hovedkontrollcomputeren for å flytte siktet med nødvendig hastighet og retning;
d) Motta målposisjonssignalet fra det eksterne systemet, og foreta boresight i sporing med målposisjonen;
e) Nøyaktig og sanntidsrapportering av siktposisjon;
f) Nøyaktig og sanntidsrapportering av boresightbevegelsens vinkelhastighet;
g) Den kan utføre vedlikeholdsoperasjoner som online nullkalibrering og nulldriftskorreksjon.
